Alarmschakeling alternatief2
.jpg)

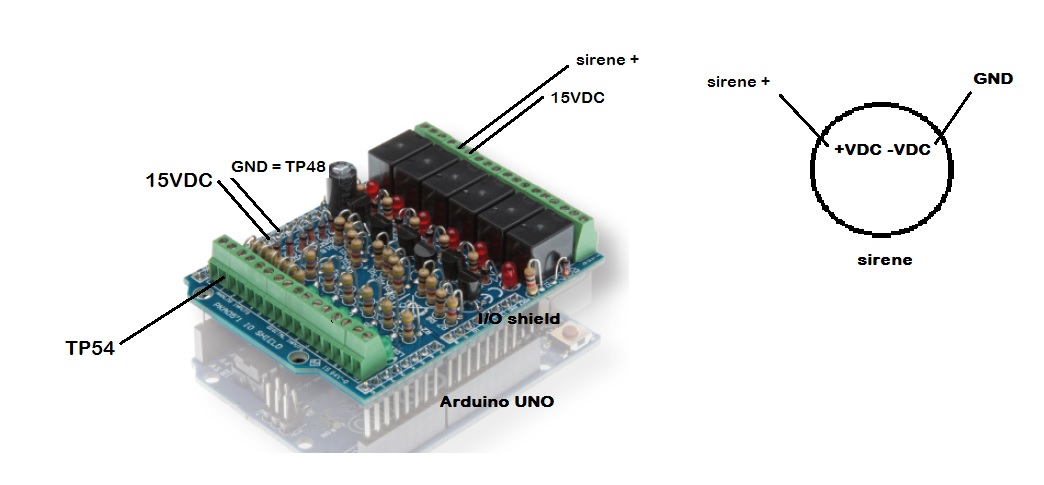

Deze configuratie bestaat uit een Uno en een I/O shield van Velleman. Bemerk in het programma dat men specifiek de sirene-uitgang als OUTPUT moet definiëren. Doet men dit niet dan zal het relais niet kunnen schakelen. Daarnaast wordt ook aangegeven wanneer er 1,2 en 3 minuten verstreken zijn middels ledjes die aangaan op uitgang 9,10 en 11. De sirene wordt bediend met de relais die op uitgang 12 staat. Het ledje op uitgang 8 geeft aan of er RF is of niet.
